SOFCMAN-E-5kW Stack
SOFCMAN-E-5kW Stack
1、产品介绍：
SOFCMAN-E-5kW Stack是索福人最新制造和量产的一款外歧管窗口式结构电堆，电堆的功率可以根据客户要求提高，该款产品拥有高稳定性、强鲁棒性、低衰减率、超长寿命和极低价格的特点。
2、电堆外观：
（1）电堆外观尺寸
|
名称 |
SOFCMAN-E-5kW Stack |
备注 |
|
长度 |
364mm |
包括短气管接头 |
|
宽度 |
284mm |
|
|
高度 |
240±5mm |
正在逐步缩短 |
|
水平度 |
≤0.3o |
|
|
垂直度 |
≤0.5o |
|
|
电堆四角高度偏差 |
≤0.5mm |
|
|
电堆重量 |
120kg |
正在逐步减轻 |
|
进出气位置 |
电堆中间 |
|
|
导电柱位置 |
电堆上下盖板 |
|
（2）三种类型的外观电堆图纸
|
|
|
 |
|

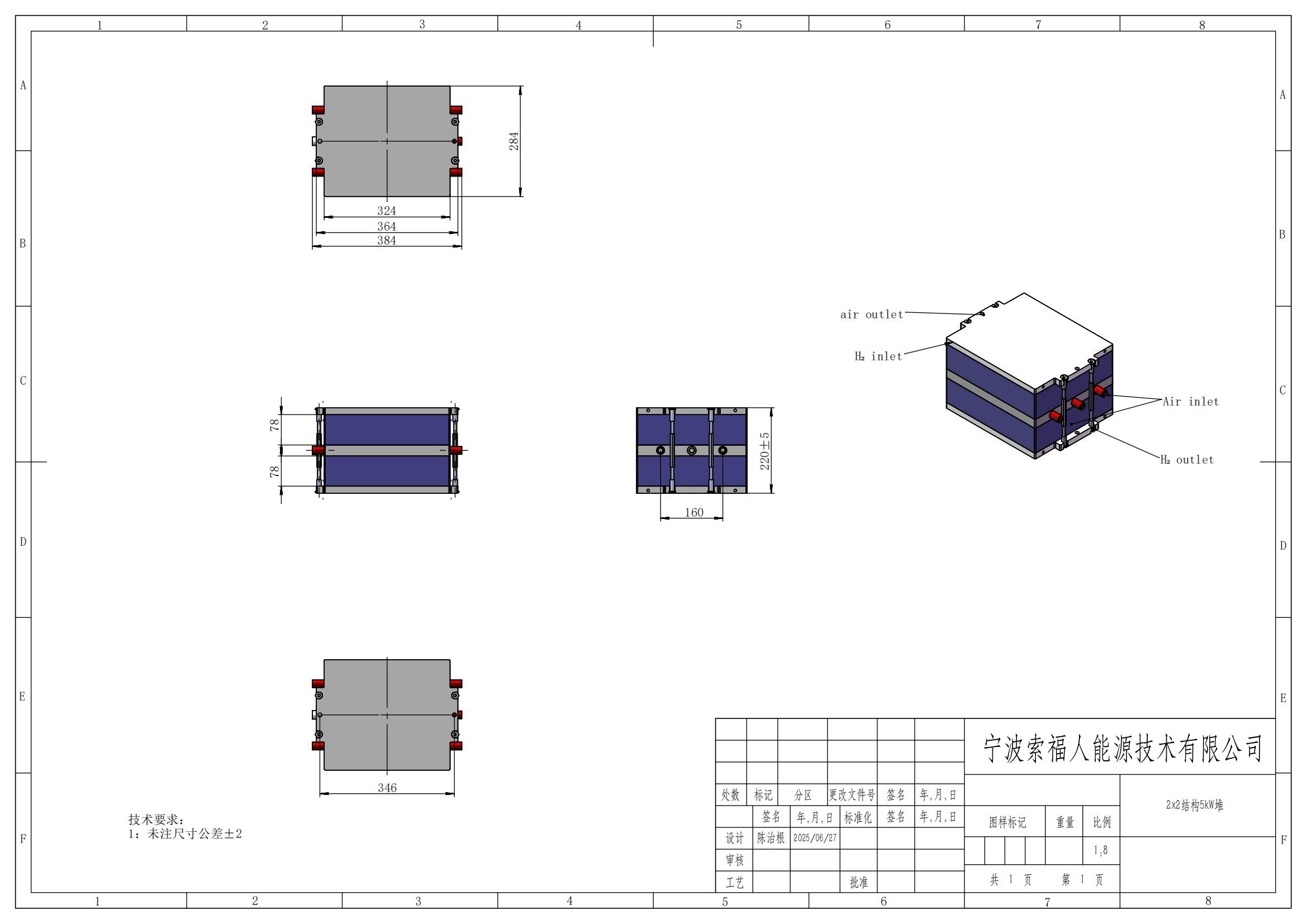

图1 SOFCMAN-E-5000W |

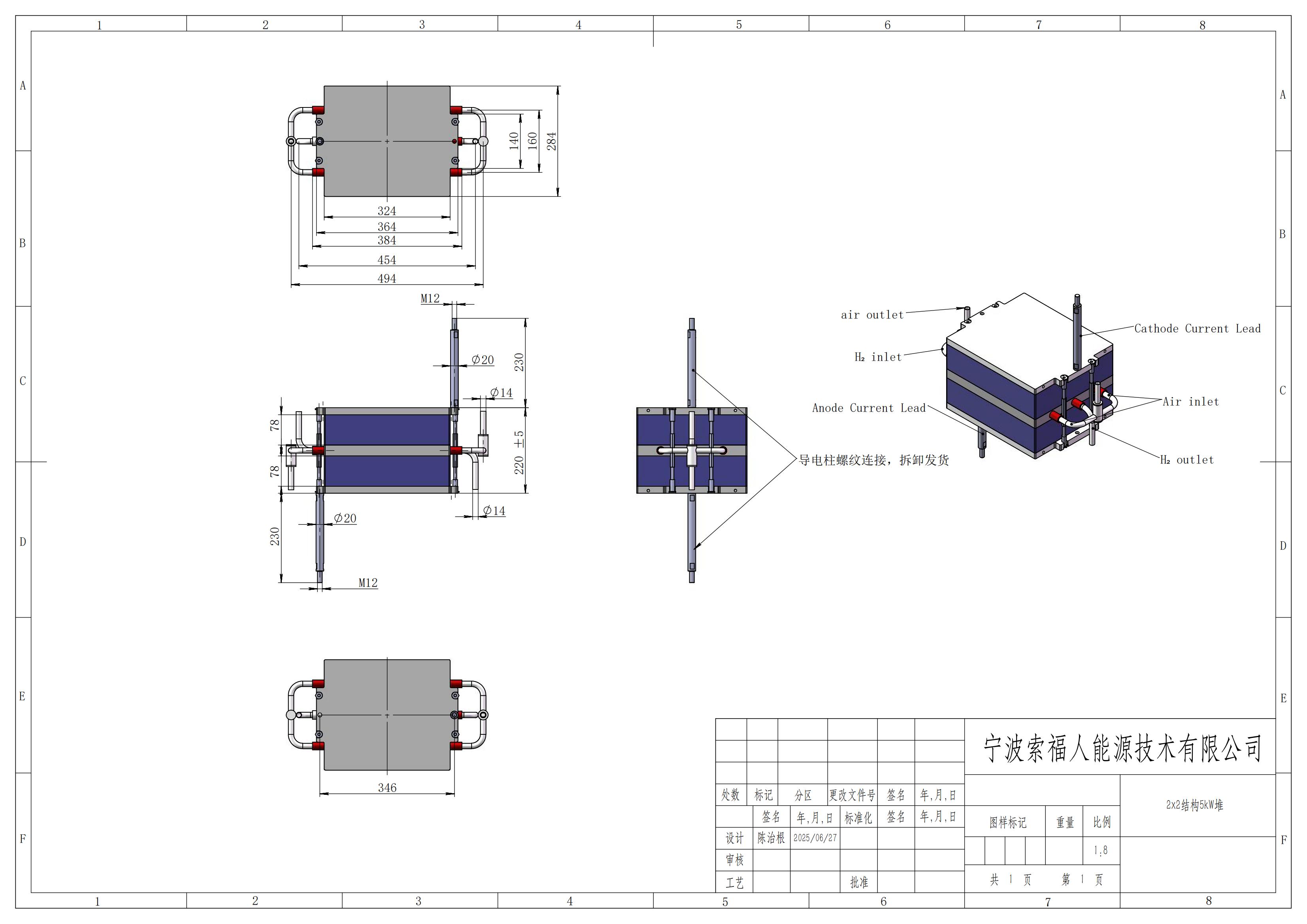

图2带气管E-5kW |

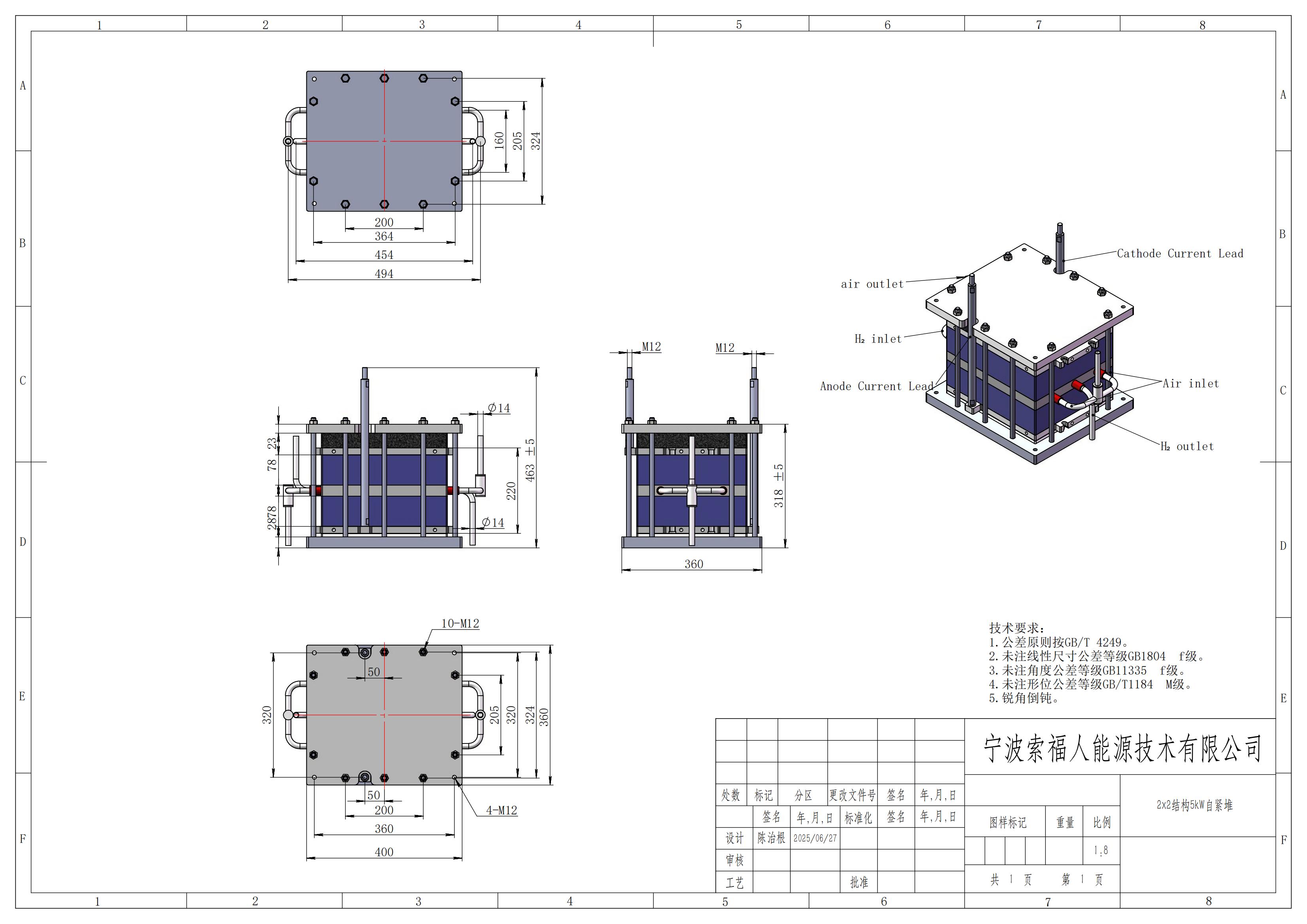

图3自紧堆E-SCS5000W |
3、电堆性能参数：
|
内容 |
参数 |
备注 |
| 电堆单元 | 50 | |
|
电池片数 |
200片 |
可以根据客户要求增加 |
|
电池尺寸 |
131mm×109mm |
阴极尺寸: 110 mm×88mm |
|
燃料气 |
适用天然气、氢气 |
或其它碳氢燃料 |
|
电堆还原前密封性 |
室温无背压下无串漏 |
测试介质：空气，正在背压测试 |
|
甲烷流量 |
12.5-22.5l/min |
|
|
水碳比 |
3 |
2-3 |
|
开路电压 |
50V |
水碳比3:1的天然气重整气 |
|
工作电流范围 |
80-140A |
电流增加导致衰减率增加 |
|
工作电压范围 |
35-50V |
平均单体电压应控制在0.7V以上 |
|
额定运行功率 |
≥5000W |
低衰减率保证 |
|
燃料利用率 |
70-80% |
≤80% |
|
初始电效率 |
≥60% |
可以达到65% |
|
最大功率 |
6000W@ 700-750℃ |
可以短时间运行 |
|
衰减率 |
≤0.5%/1000h@ 700-750℃, 0.8V |
衰减率随工作时间延长而降低 |
|
热循环性能 |
可多次热循环 |
可多次热循环 |
|
质量保证 |
易耗品 |
以合同为准 |
4、产品实物照片：
 |
|

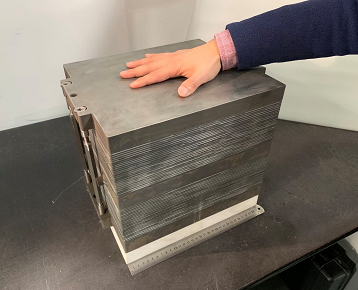

| 图4 SOFCMAN-E-5kW Stack | |
 |
|
| 图5 SOFCMAN-E-5kW Stack（带气管和导电柱） |
5、电堆测试性能：
50单元200片2X2窗口式电堆在750oC ，CH4:Air=15/150 l/min，S/C=3条件下测试，135A放电时，电堆功率达到5062W。120A恒流运行，运行电压为40V，此时的燃料利用率为69.58%，电效率达到53.6%。
|
|
|
图6 5kW电堆I-V曲线图 |
